Стандарти для самонарізних-гвинтів із нержавіючої сталі

Саморізи з нержавіючої сталі-покладатися на власний дизайн різьбової структури. Після встановлення вони можуть щільно з’єднуватися зі з’єднаними частинами без ослаблення, а міцність на розрив ниткового-матричного з’єднання є високою, що дозволяє кріпити листові металеві частини до основного матеріалу з одного боку. Самонарізні гвинти з нержавіючої сталі також можуть бути виготовлені з мартенситної нержавіючої сталі SUS410. Цей матеріал можна піддати подальшій термічній обробці для зміцнення різьби саморізів. Під час встановлення немає необхідності попередньо-свердлити спеціальні отвори в основному матеріалі для деяких м’яких підкладок; гвинти можна вкручувати силою, що робить процес дуже зручним і ефективним. Завдяки загартованій різьбі зношення зведено до мінімуму, тому ці саморізи з нержавіючої-сталі можна багаторазово використовувати та широко застосовуються для складання алюмінієвих профілів і встановлення дверей і вікон. Початкова конструкція саморізів із нержавіючої-сталі не була призначена спеціально для будівельних цілей. Ранні типи з більшим кроком різьби були здебільшого спеціальними шурупами по дереву, що належали до категорії, відмінної від промислових само-гвинтів. З розвитком промисловості та модернізацією продукції конструкція різьби сучасних саморізів із нержавіючої-сталі стала різноманітною, що дозволяє їм врізатися не лише в деревину, але й у пластикові деталі та металеві конструкції.

Існує багато різних стандартів для саморізів із нержавіючої-сталі, але ця стаття зосереджується на двох найпоширеніших: один – це хрестоподібні гвинти з нержавіючої сталі.самонарізний гвинт-з круглою головкою,відповідає національному стандарту GB/T 845, а інший — це самонарізний гвинт з потайною головкою з нержавіючої сталі, який відповідає національному стандарту GB/T 846. Подробиці щодо інших подібних самосвердлильних само-гвинтів будуть описані в окремих статтях.

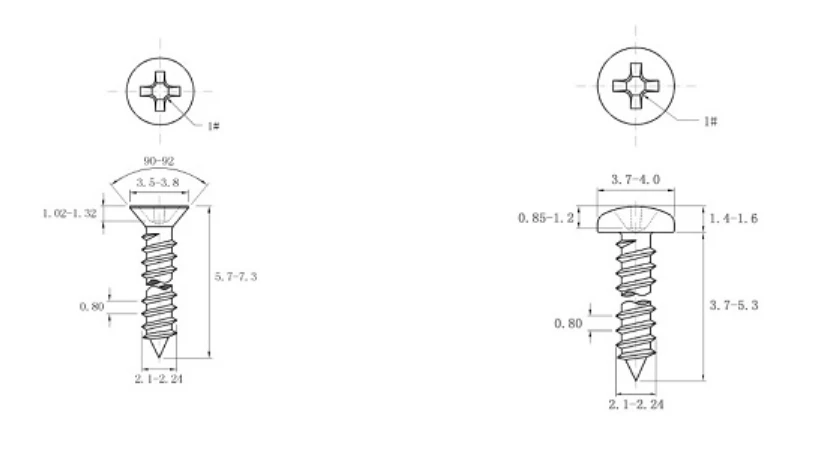

Спосіб маркування специфікацій для саморізів із нержавіючої-сталі відрізняється від методу для інших гвинтів. Звичайні шурупи позначаються цілими арабськими числами та префіксом "M", наприклад M3 або M5, тоді як саморізи з нержавіючої сталі позначаються десятковими значеннями діаметра, наприклад 2,2 або 3,2, і використовують префікс "ST" замість "M". Гвинт ліворуч — це самонарізний гвинт із хрестоподібною поглибленою головкою з нержавіючої сталі, який відповідає стандарту GB/T 846 зі специфікацією ST2,2×6,5. Праворуч — це самонарізний гвинт із хрестоподібною головкою з нержавіючої сталі, який відповідає стандарту GB/T 845 із вимірюваною специфікацією ST2,2×4,5. Давайте розглянемо відмінності між цими двома подібними продуктами. По-перше, форма головки: лівий-саморіз-гвинт із потайною головкою має стандартну конічну головку під кутом 90 градусів, яка після встановлення встановлюється на одному рівні з основним матеріалом. Правий-саморіз-з круглою головкою має напів-грибоподібну-головку, яка виступає над поверхнею основи після встановлення. Це найбільш істотна відмінність між двома стандартами. Для лівого-саморіза ST2.2 із потайною головкою діаметр головки становить 3,6 мм, висота конічної головки — 1,2 мм, а загальна довжина різьби — 6,5 мм. Зауважте, що вимірювання довжини саморізів із потайною головкою з нержавіючої сталі включає повний розмір головки. Правий-саморіз-з круглою головкою такого ж діаметру ST2.2 має довжину 4,5 мм, діаметр головки 4 мм (трохи більше, ніж у версії з потайною головкою) і товщину головки 1,2 мм. Зауважте, що вимірювання довжини для самонарізних гвинтів із круглою головкою з нержавіючої сталі виключає головку, посилаючись лише на довжину різьби під головкою. Усі інші специфікації, представлені нижче, відповідають такому ж методу вимірювання.

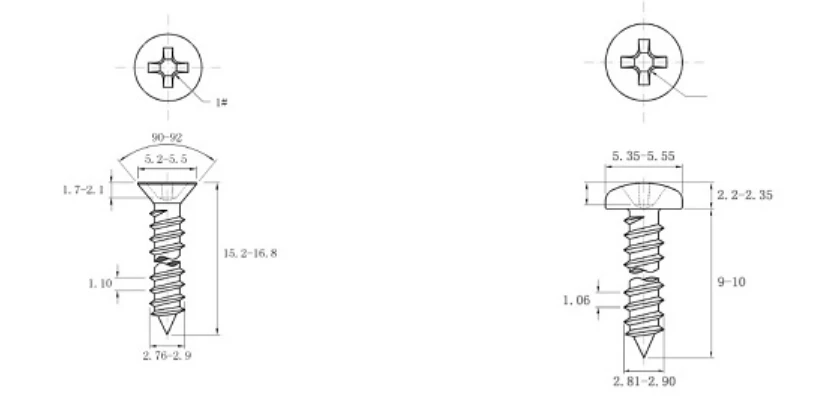

Ліва-з нержавіючої сталі ST2.9саморіз-гвинт із потайною головкоюмає діаметр головки 5,5 мм, висоту головки 2 мм і загальну довжину різьби 16 мм, повна специфікація позначена як ST2.9×16. Правий-саморіз із круглою головкою з нержавіючої сталі ST2.9 має повну специфікацію ST2.9×9.5, діаметр головки 5,5 мм (ідентичний версії з потайною головкою) і товщину головки 2,4 мм, трохи товщу, ніж у потайного типу. Стандарти та методи встановлення такі ж, як описано вище, і повторюватися не будуть.

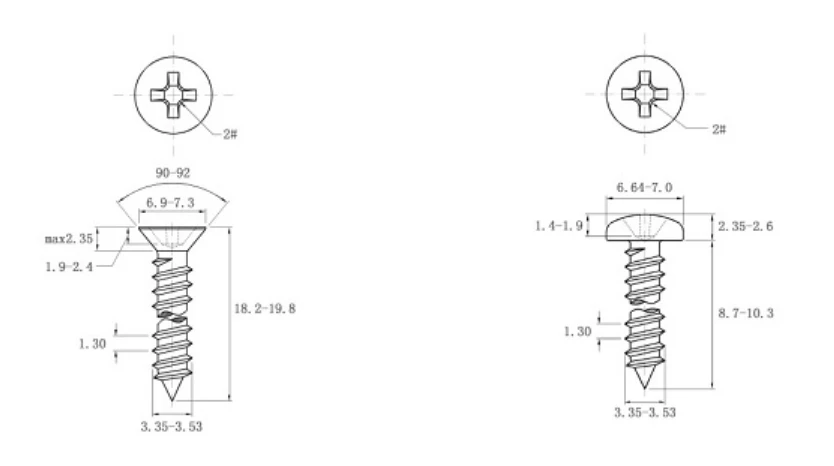

Ліва-версія з потайною головкою має специфікацію ST3,5×19, діаметр головки 7 мм і висоту головки 2 мм. Версія правої -панельної головки має специфікацію ST3,5×9,5, діаметр головки 7 мм (такий самий, як і версія з потайною головкою) і товщину головки 2 мм (також ідентична). Єдина різниця між цими двома стандартами полягає у формі голови.

У стандартній системі для саморізів із нержавіючої-сталі стандарт ST3.9 використовується порівняно частіше. Ліва-версія з потайною головкою відповідає стандарту ST3.9×22, тоді як права-версія з круглою головкою відповідає стандарту ST3.9×13. Для однакового діаметру різьби обидва гвинти мають ідентичний діаметр головки 7,5 мм. Хоча форми головок відрізняються, товщина головки однакова – 2,5 мм. Відмінності полягають насамперед у довжині різьблення та профілі головки.

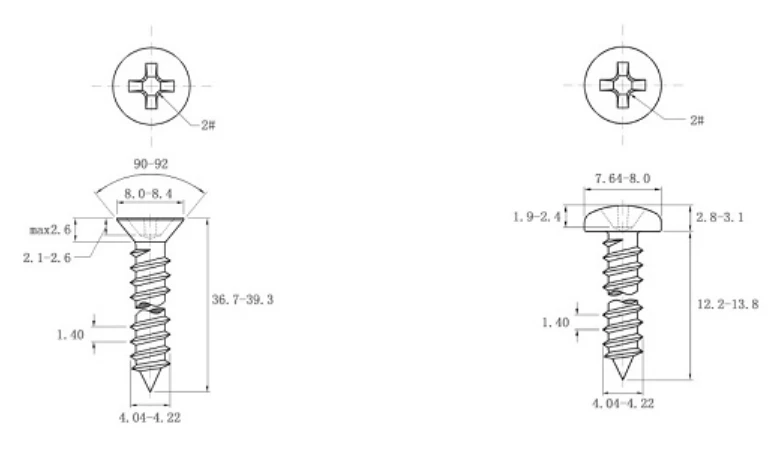

Виміряна специфікація лівої-версії з потайною головкою становить ST4,2×39, а правої-версії з панорамною головкою – ST4,2×13. Існує невелика різниця в діаметрах головок цих двох гвинтів. Діаметр головки лівої-потайної головкисаморіз-гвинтстановить 8 мм, з максимальним оброблюваним розміром 8,4 мм. Діаметр головки правого-саморіза-з круглою головкою становить 8 мм без позитивного допуску. Товщина головки обох шурупів однакова, і немає суттєвої різниці в середніх розмірах після виключення екстремальних значень.

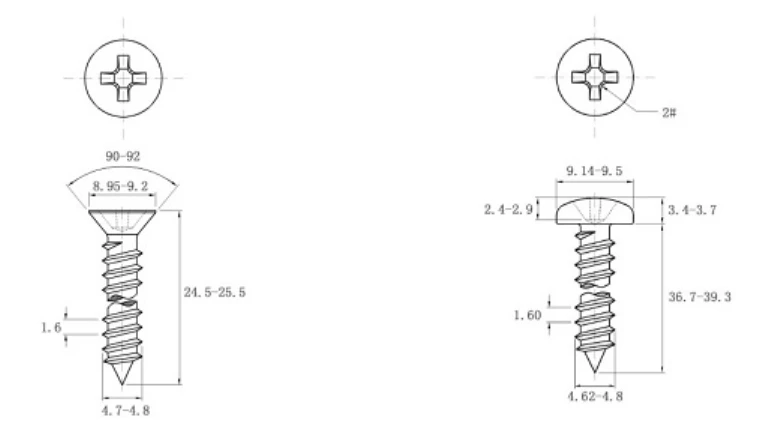

Ліва-версія з потайною головкою має специфікацію ST4,8×25, а права-версія з круглою головкою має специфікацію ST4,8×39. Обидва саморізи з нержавіючої сталі мають однаковий діаметр головки приблизно 9 мм і однакову товщину головки приблизно 3,5 мм. Можна помітити, що самонарізні гвинти з нержавіючої сталі з потайною головкою та круглою головкою використовують однаковий метод встановлення, використовуючи хрестоподібну викрутку, і всі продукти мають стандартизоване хрестове заглиблення. За винятком невеликих -саморізів ST2.2 зі специфікацією-, хрестовини яких виготовляються за допомогою штифта №1, хрестовини для всіх інших само-гвинтів формуються за допомогою штифта №2.
